重庆-綦江线松坎山成品油管道穿越工程

发布时间:2018-09-15 14:12:36 浏览次数:7529

2012年11月15日5时,华元公司承建的綦江穿越工程顺利完工。该工程设计管道长度829m,管道规格Φ406.4×8.7mm,设计入土角14º,出土角30º。此次成功穿越也标志着华元公司一项新工艺——定向钻穿越推管工艺的诞生。

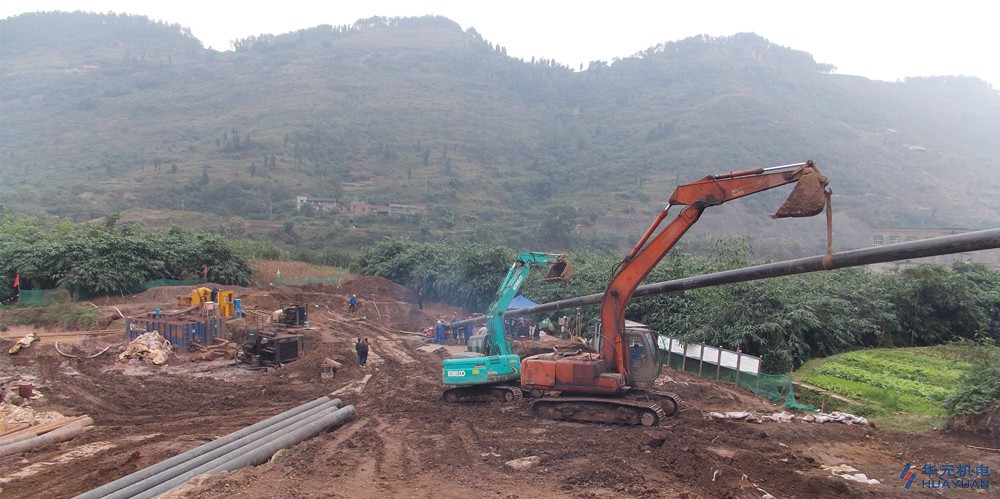

綦江穿越工程位于重庆山区,是贵阳——遵义——重庆成品油管道建设的控制性工程之一。由于重庆山区地势起伏大,道路交通不便,无法将设备和管道运至山顶处的出土点,采用常规的定向钻施工工艺很难完成此次施工任务。针对这一情况,结合华元公司自主研制的推管机在多个工程中成功应用的案例,公司决定舍弃常规的施工工艺,采用从入土点正向推管发送的工艺进行管道回拖,利用推管机的推力将管道从入土点推到出土点,解决道路不便的困难。

经过近90天的努力,克服200多米高的落差给施工带来的不利影响,华元公司顺利完成了导向孔穿越和扩孔工作,且扩孔采用的是从入土点向出土点正推扩孔的新工艺,为管道推管入洞做好了准备。

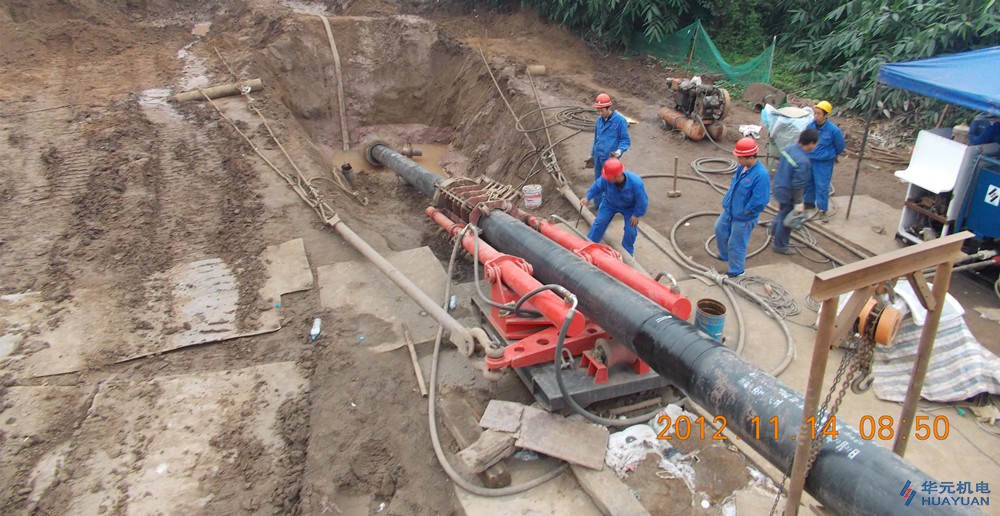

11月12日10时,管线推进工作正式开始。由于入土点场地狭小,800多米长的管线无法一次焊接,故华元公司采用二十三接一的施工工艺,在推管过程中,每推进一段管线,便进行一次焊接、检测和防腐,待以上工作完成后再继续推进下一段管线。最终,在推进过程中将二十三根管线组焊成一条钢铁长龙。

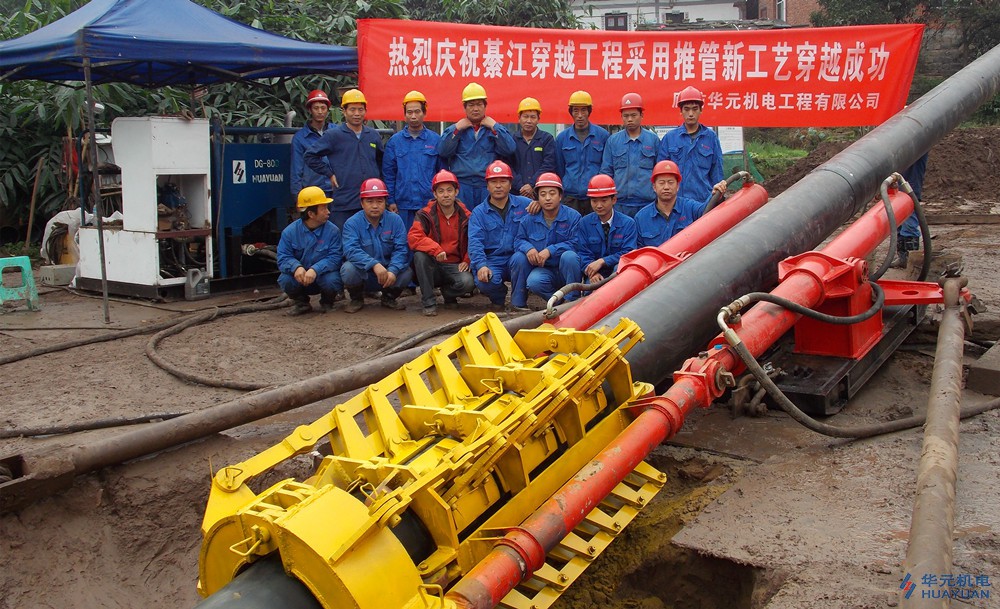

15日5时,历时70多个小时,钢铁长龙终于成功穿越长829米、落差达200米的山体,为推管工作画上圆满句号。
